SMARTPLUG  SEM3000 (SEM3110)
무선 스마트 전력측정 및 기록계



SEM3000 계열 제품 추가 정보




설치가 가장 손쉬운 전력 측정 및 감시 장비

전압선에 전기를 인가할 필요가 없어 전기를 잘 모르는

전기 비전공자도 3상 측정기 설치가 가능 하다



무선 수신기 1대에 무선 송신기 10대 까지 연결이 가능하여

10개소 전기 사용량을 동시에 측정이 가능 하다.


관련 제품

SEM3000 (SEM3110)    SEM3300     SEM3400    SEM3500    SEM3900



SEM3000 자료 파일




SEM3000 (SEM3110) 가격표









SEM3000 제품 사용 설명서 (16 페이지)



무선 송수신기로 구성되어 있으며 송수신기 사이 거리를 최대 50M 까지 사용이 가능하며 수신기 1대에 송신기 10대 까지 사용이 가능하다.

무선 송신기는 두께비집에 설치하는 CRT3000 CLAMP 방식 과 전원 콘센트에 바로 연결하는 PIT3000 방식 2가지가 있다.

무선 수신기에 USB CABLE 을 연결하여 1시간 간격으로 3년간 저장된 자료를 PC SOFTWARE 를 통하여 DOWNLOAD 가 가능하다.

수신기에 LAN CABLE 을 연결하면 WEB CLOUD 서비스가 가능하며 GRAPH (일간/주간/월간) 그래프 및 DATA 를 CLOUD 에 저장할 수 있으며 PC로 수집된 자료 DOWNLOAD 가 가능하다.

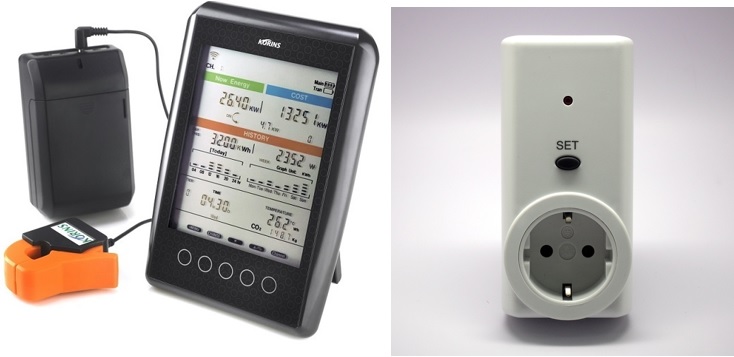

무선 송신기, 무선 수신기, 단상전력측정기, 3상 전력 측정기



SEM3000 PC SOFTWARE       SEM3000 CLOUD SERVICE

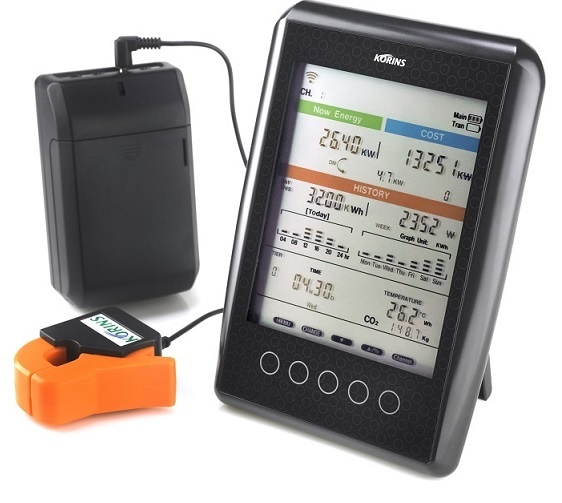

SEM3000 무선 수신기 표기 자료 내용

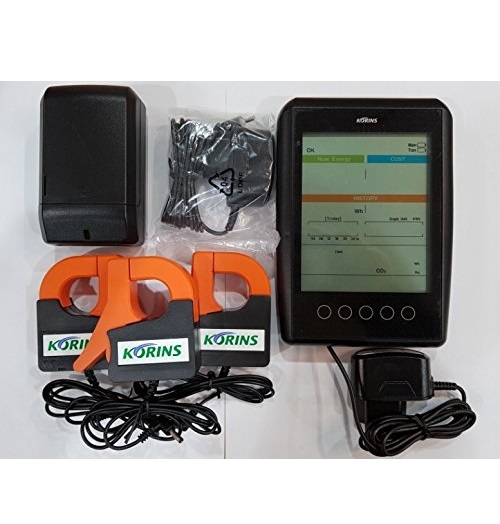

전류 CLAMP 종류별 소개 (30A, 75A, 200A, 350A)





사용 가능한 무선 송신기는 가정용 배전반 차단기에 설치하는
CRT3000 모델 (30A ~ 350A) 과

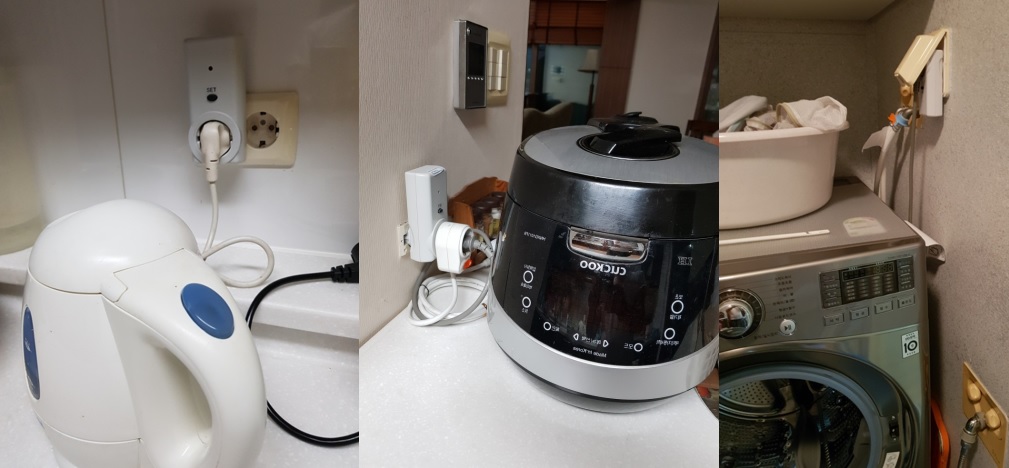

가정용 콘센트에 연결 사용전류를 측정하는 무선 송신기
PIT3000 모델 (최대 15A) 2종류가 있으며

이 2종류를 적절히 조합하여 최대 10개의 송신기 연결이 가능하다

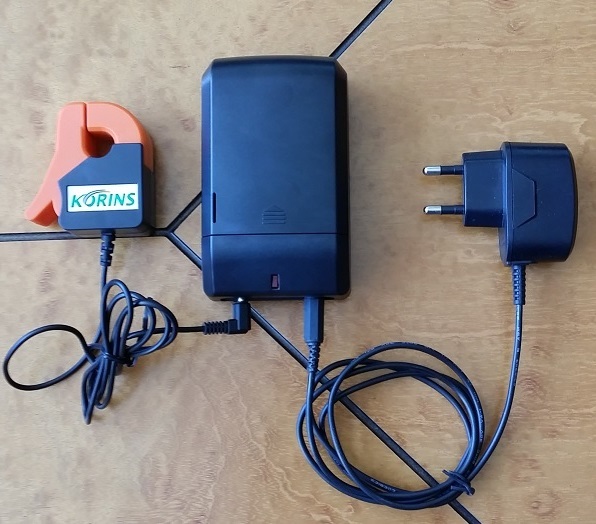

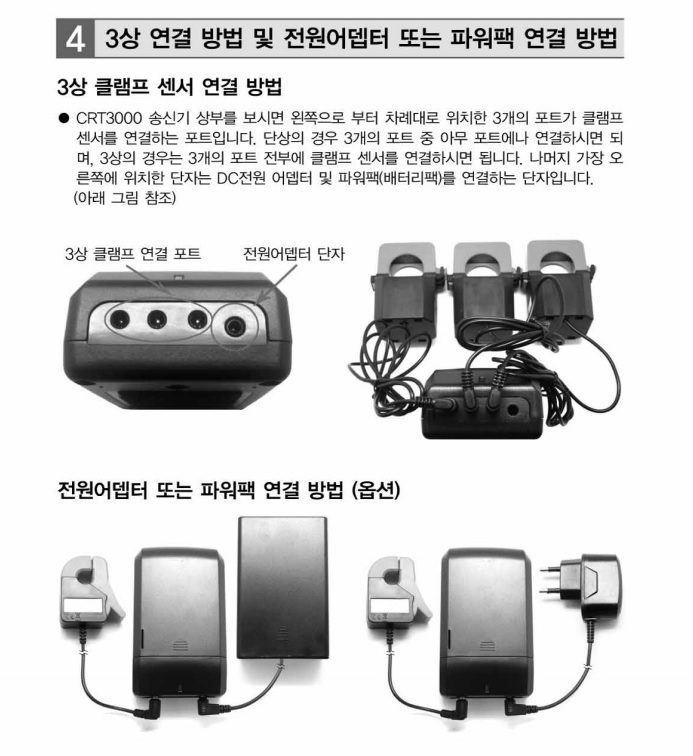

    CRT3000 무선 송신기 배선 연결법

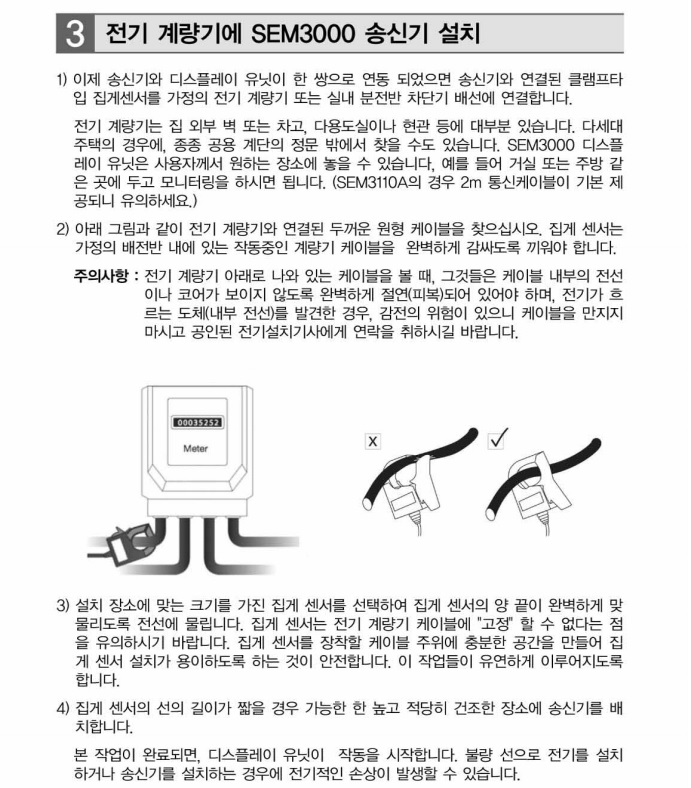

(3상 전기이면 전류 CLAMP 3개 삽입 가능)

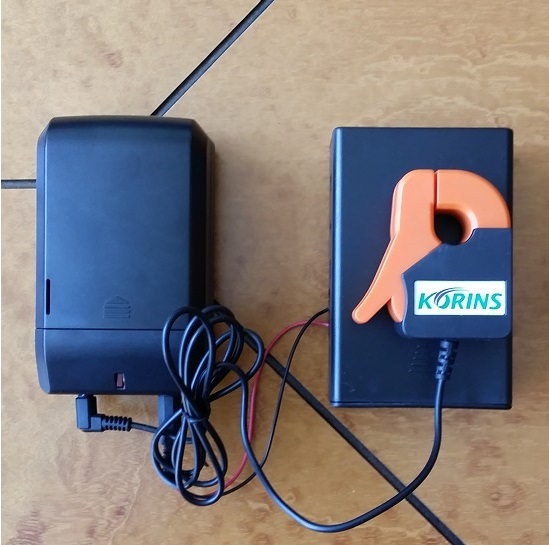

배터리를 사용시에는 별도 D TYPE 배터리 3개 삽입용 옵션 제품 공급 가능

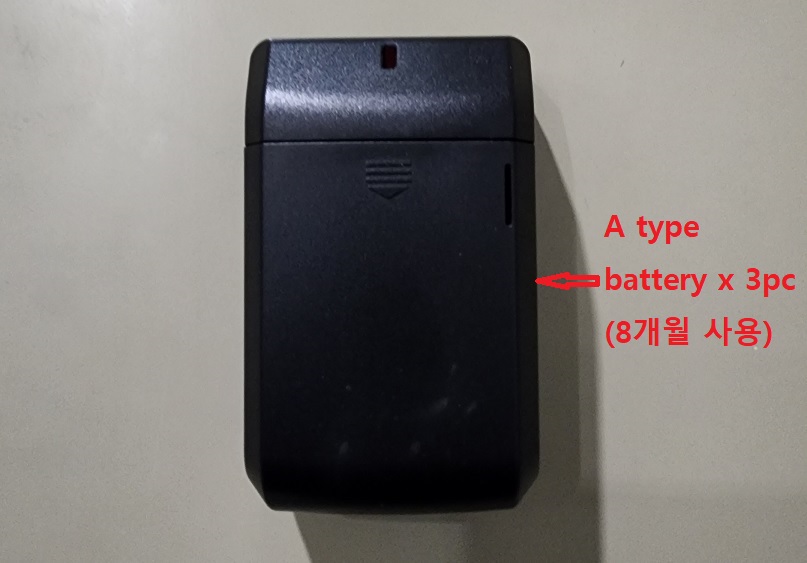

CRT3000 무선 송신기 (A TYPE 배터리 3개 장착하여 8개월 사용)

뒷면에 자석 장착으로 철판에는 바로 부착됨

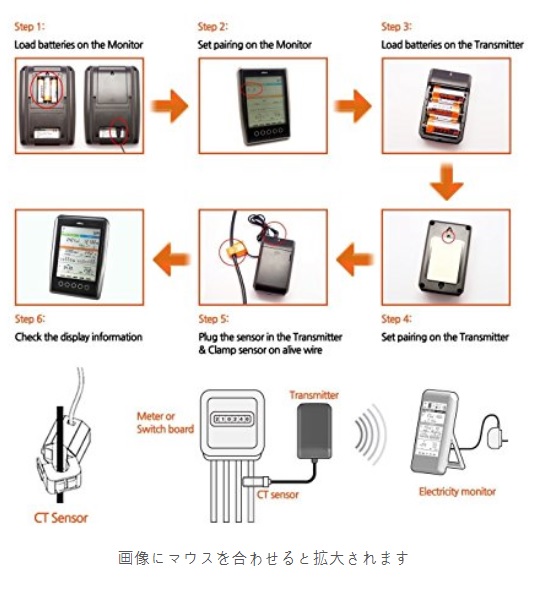

설치 및 배선 방법




SEM3300  10 CHANNEL 전력 측정 로거



소프트웨어 및 CLOUD 서비스
