WIFI MODE (WIFI 설정) - WEB CLOUD 서비스 |
|
| WEB CLOUD 서비스를 위하여는 LAN 선으로 바로 연결하여 사용하는 방법이 있고 LAN 선이

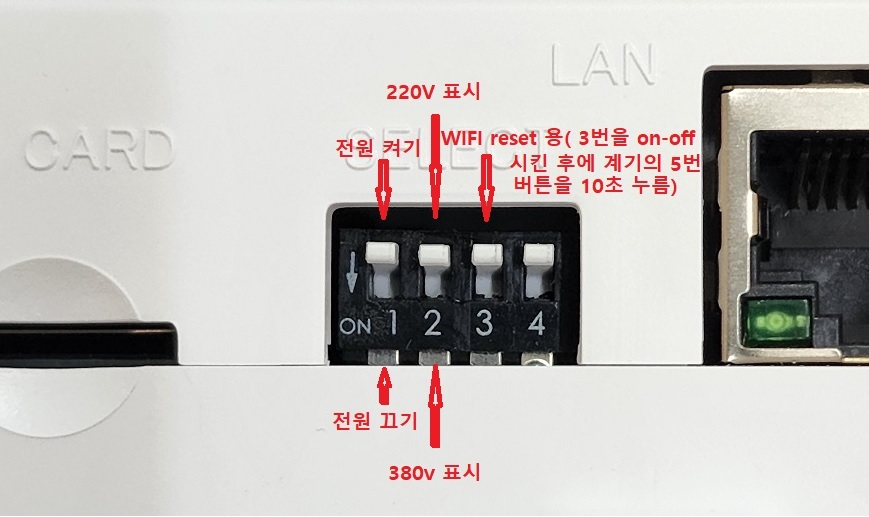

없는 현장은 WIFI 로 CLOUD 와 연결하여야 합니다. LAN선 연결방법 ENERGY-EYE 장비의 펌웨어가 3.45 (2023년 8월) 이면 LAN선만 삽입하면 바로 CLOUD 서비스가 됩니다. (이전 버전 사용자는 펌웨어 UPGRADE 바랍니다) 단 이전 버전 펌웨어를 사용하는 계기는 아래와 같이 사용 바랍니다:  장비의 RJ45 단자에 활성화된 LAN선을 연결 후에 장비 상단에 있는 PIANO SWITCH 의 1번 단자를 OFF-ON 시키면
장비의 전원이 다시 켜지면서 LAN선으로 인터넷 연결이 바로 되고 계기의 시간도 인터넷 시계로 조정 됩니다 이후 www.mywatt.xyz 사이트에 접속하여 당사가 장비 출고전에 이미 설정하여 놓은(당사에 문의 바람) ID 및 PASSWORD 번호를 입력하고 10분 기다리면 해당 사이트에서 GRAPH 가 그려지기 시작 합니다 |
|
 |
|
| LTE ROUTER로
인터넷 연결 방법 (3년 약정 비용 25만원으로 임차 가능 합니다) SEM377 계기의 RJ45 연결 단자에 ROUTER 의 통신 케이블을 연결하면 LAN 선 연결과 같이 WEB CLOUD 서비스가 가능합니다. (용도: WIFI 를 허용하지 않는 대기업의 전력 감시용으로 대량 보급 중 입니다. 휴대용으로 사업장 여러 장비의 전력 감시를 순차적으로 감시 하는데 효과적 이며, WIFI 의 SSID 가 자주 바뀌는 현장에는 LTE ROUTER 가 적당 합니다) |
|
 |
|
| 사진 | |
| WIFI 연결 방법 |
|
| 1) WIFI PAIRING 을 위한
NEW APP 서비스 (2023년 8월) MYWATT40 (ANDROID) |
|
| *

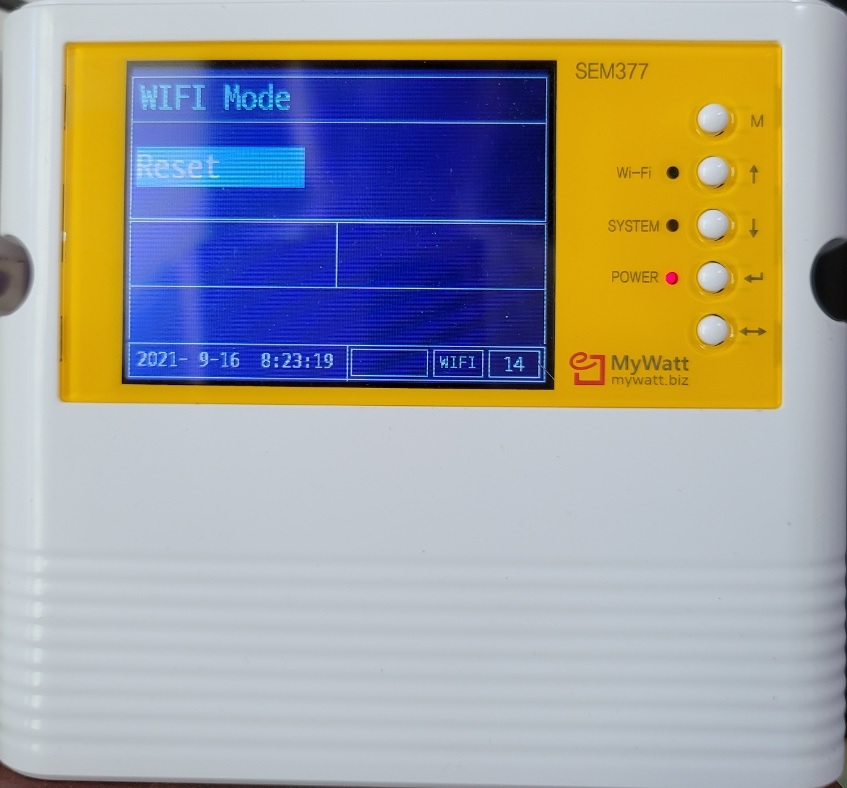

WIFI 설정을 위해 ENERGY-EYE 계기의 4번째 버튼을 누르면 RESET -> COMPLETE 로 변경이 되며 즉시 MENU 1

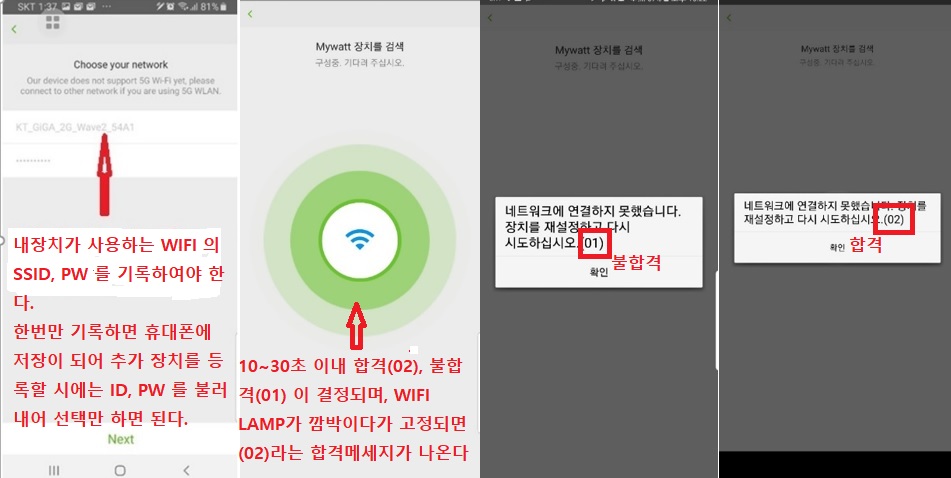

(실시간 측정 메뉴)로 화면은 넘어가면서 WI-FI LED LAMP 가 깜박이기 시작 합니다. 이후 MYWATT40 앱을 실행 바랍니다. *장치 찾기를 합니다 -> 검색을 하여 사용하고자 하는 ENERGY-EYE 장비명을 찾으면 CLICK 을 하고 이어 2.4G WIFI 의 SSID 및 암호를 입력하고 PAIRING 을 시작하여 (02)성공이라는 메세지가 나오면 완료 됩니다. |
|
| 2) 상기 MYWATT40 APP 으로 WIFI 접속이 안되면 하기 MYWATTPRO APP 으로 사용 바랍니다 | |

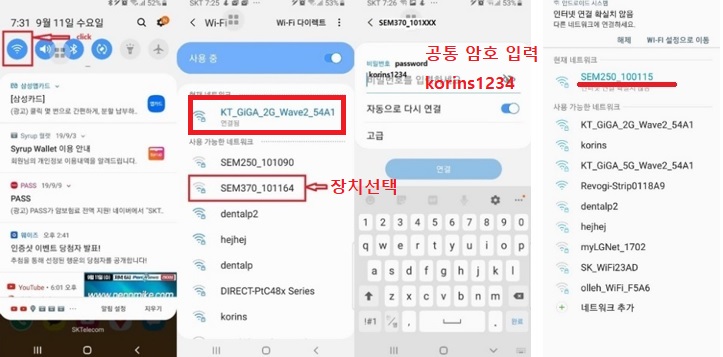

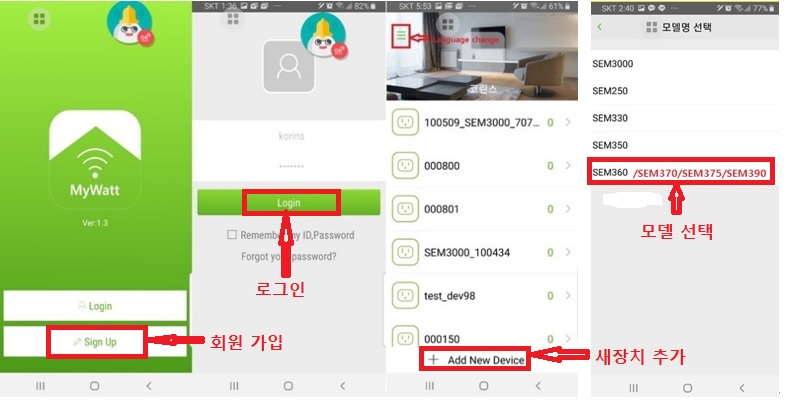

* WIFI 설정을 위해 ENERGY-EYE 계기의 4번째 버튼을 누르고 이어 RESET -> COMPLETE 로 변경이 되며 즉시 MENU 1 (실시간 측정 메뉴)로 화면은 넘어가면서 WI-FI LED LAMP 가 깜박이기 시작 합니다. * "MYWATTPRO" APP 을 실행 하면서 회원가입 및 로그인을 하고 "새장치 추가" 버튼을 누른 후 APP동작을 잠시 중단하고 WIFI 설정으로 넘어 갑니다. * 스마트폰 상단 좌측을 쓸어 내리면 스마트폰이 접속하는 WIFI의 종류가 전부 나열 됩니다. 이 중 2.4G WIFI를 한 개 선택하고 CLICK하여야 합니다. * 이 후 귀하의 SEM370_100XXX 장비 번호와 일치하는 장비를 선택하여 이 WIFI에 연결시켜 주는 동작이 필요 합니다. 일치하는 장비 번호를 찾으면 CLICK 하고 이후 암호를 물으면 "korins1234" 를 기록하고 다음 진행을 합니다 (접속이 안되거나 불확실하다고 답신이 나와도 그대로 진행 바랍니다) * 이후 다시 APP으로 돌아가 보류된 새장치로 "SEM360"을 선택한 후 귀하가 선택한 2.4G WIFI 주소(SSID) 및 PASSWORD 를 입력 하면 APP이 PAIRING을 시도 (10~30초) 하고 그 결과로 "ERROR 2" 가 나오면 PAIRING 이 완료 된 겁니다 (APP 의 역활은 장비의 WIFI PAIRING 만 하는 목적이고 자료 수집은 안됩니다) * PAIRING 이 완료되면 WIFI LED LAMP 의 깜박임이 멈추고 계속 노란색 LAMP가 점등이 되면 WIFI PAIRING 이 완성 된 겁니다. SEM370 SERIES WIFI 상세 설정방법 SEM375 WIFI 설정방법 동영상 |
|
|
WIFI 연결 후에 전원차단이 생길 수가 있으나 이 경우 다시 전원을 연결하면 WIFI 연결이 일정시간 후에 자동 연결 됩니다 |
|
|
|
|
|
외장 안테나 SET
(MY2.4GANT) |
|
|
30찬넬 CLOUD 서비스 |
|
|
당사 제품은 cloud 에 30개의 자료가 올라 갑니다. Ch1 ~ Ch4: 순시전력, Ch11 ~ Ch14: 적산 전력량, Ch 15 ~ Ch17: 3상 역율, Ch18 ~ Ch20: 3상 전류, Ch21:3상 평균 전압, Ch22: 3상 평균 전류, Ch23: 3상 평균 역율, Ch24; 주파수, Ch25: 온도 1, Ch26: 온도 2, Ch27: 상대 습도, Ch28: 기압, Ch5 ~ Ch10: 4-20mA 센서의 순시 자료 (6 첸넬) |
|
|
|
|
|

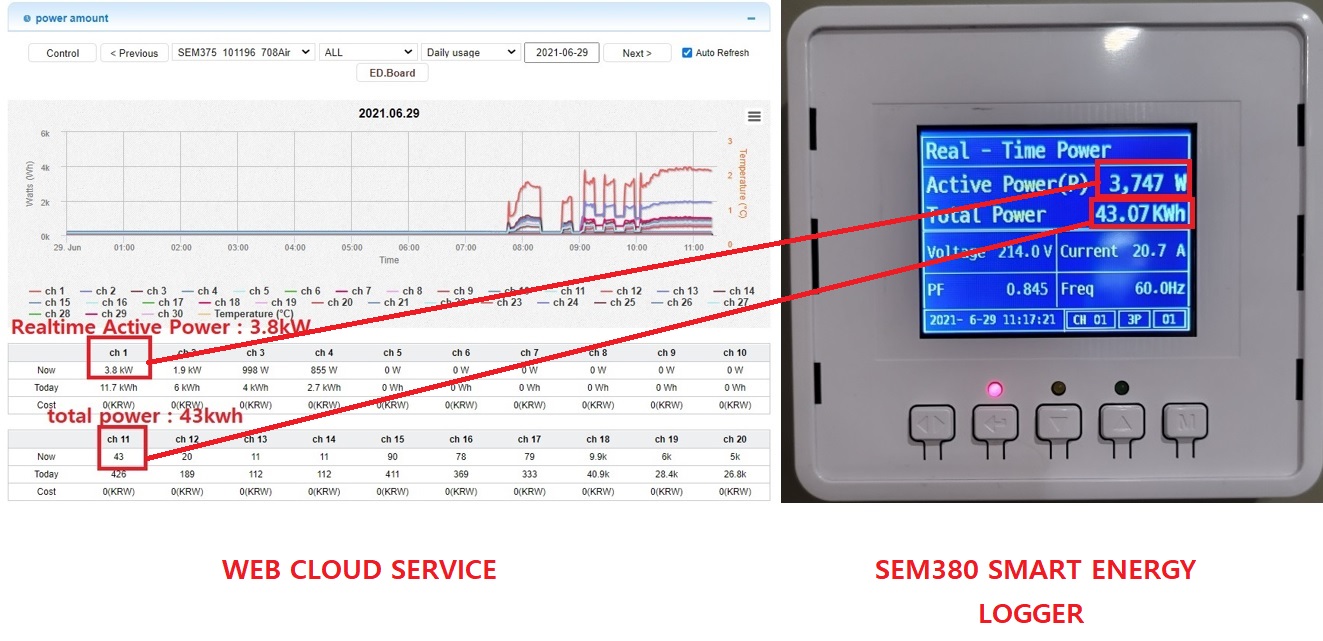

계기의 LCD 에 표시되는 자료 와 CLOUD 의 일간 GRAPH 자료 와 일치 합니다 |
|
|
Ch1: 순시 전력 3상 합산, Ch 11: 3상 합산 적산 전력량 |
|
|
적산 전력량 reset 방법: 적산 전력량을 zero 부터 다시 시작 하려면 LCD 의 1번 및 4번 버튼을 10초 이상 누르면 ZERO 부터 다시 시작 가능 합니다 |
|
|
|
|
|
|
|
|
