2023 NEW WEB CLOUD SERVICE

CLOUD 서비스 사용 설명서

2023년 1월 부터 WEB CLOUD 서비스를 획기적으로 개선하여 그래프 (일간 그래프, 30찬넬 그래프, REALTIME (실시간 년/월/일/시간) 자료 표시, 365DAY 다운로드 서비스 (계기에 저장된 자료를 1년에 1회 이상 다운로드하여 한번에 표시할 수 있는 기능으로 년/월/일/시간 자료가 전부 CLOUD 에서 볼 수 있고 PC 에 다운로드도 가능 합니다)


CLOUD SERVICE 를 받기 위하여 LAN , ROUTER, WIFI 3가지 연결 방법이 있습니다


모바일 클라우드 서비스도 제공 합니다 (휴대폰으로 사용 가능)

CLOUD SERVICE 홈페이지  www.mywatt.xyz

WIFI PAIRING 을 위한 NEW APP 서비스 (2023년 8월): MYWATT40 (ANDROID)

WIFI PAIRING 을 위한 보조 APP 서비스  : "MYWATT30"  (ANDROID AND IPHONE)


APPLICATIOIN SERVICE (앱서비스) - 2023 April

외장 WIFI 모듈 및 외장 WIFI 안테나 (MY2.4GANT)
내장 WIFI 모듈로 WIFI 통신이 안될시 필요 부품

LAN CABLE 만 연결을 하여도 WEB CLOUD 서비스 가능 (20,000원/년)

보안을 위하여 WIFI 망을 사용할 수 없는 공장 및 빌딩인 경우 LTE ROUTER 로 CLOUD 서비스 가능





계기 표시창과 연결된 CLOUD 서비스

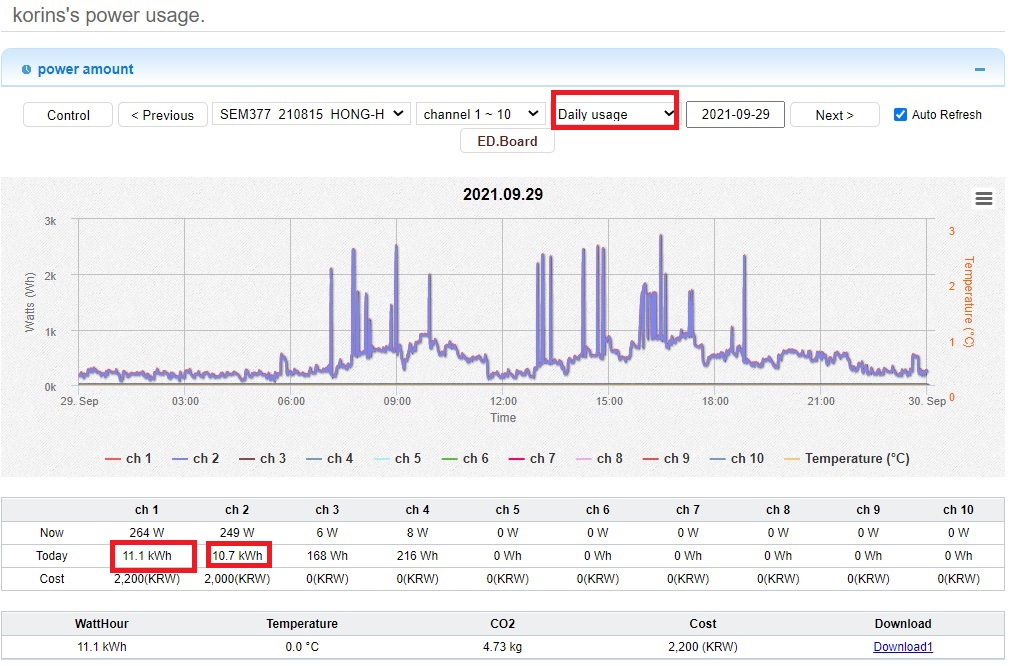

DAY GRAPH (일간 그래표)

EXCEL 로 자료 출력 가능

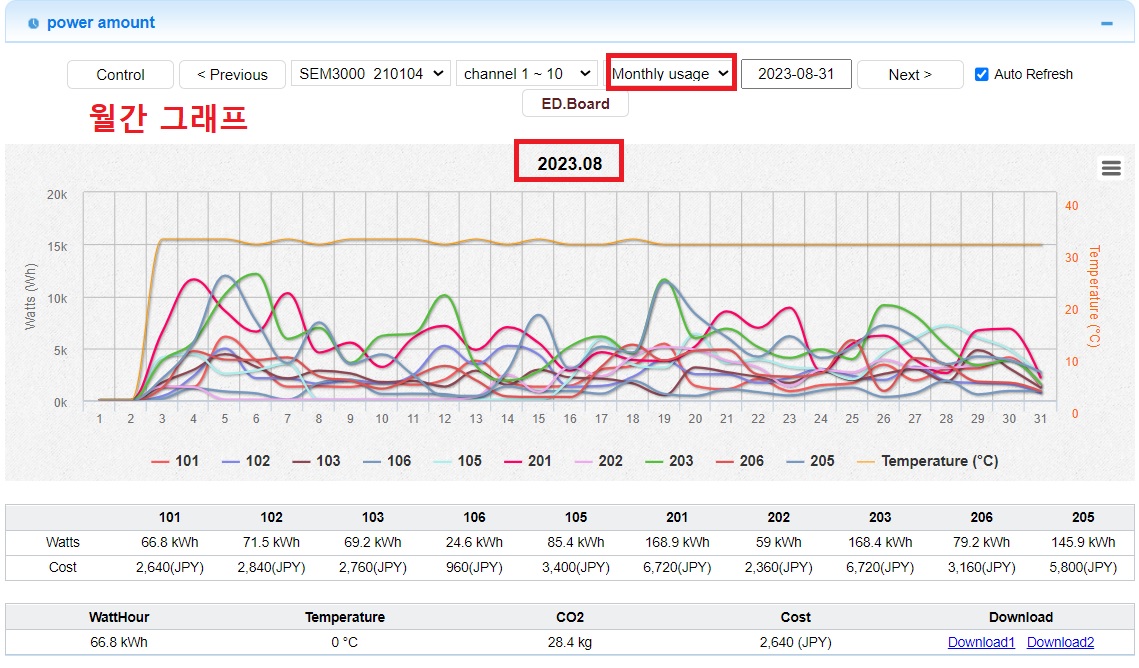

MONTHLY GRAPH (월간 그래프)

EXCEL 로 자료 출력 가능



월간 그래프의 하단 우측에 Download 1 및 2 가  있는데  Download 1은 1일 간격 자료, Download 2 는 1시간 간격 자료가 excel file로 만들어져 있어서 자료 보관및 기록 관리가 가능 합니다.

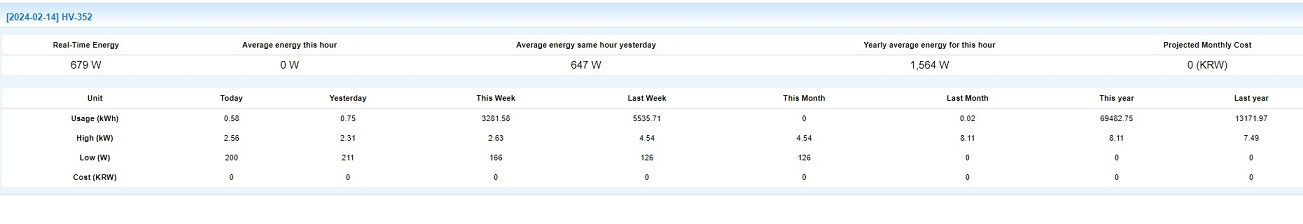

DASH BOARD (금일/어제/금주/전주/금월/전월/금년/작년) 전기 사용량

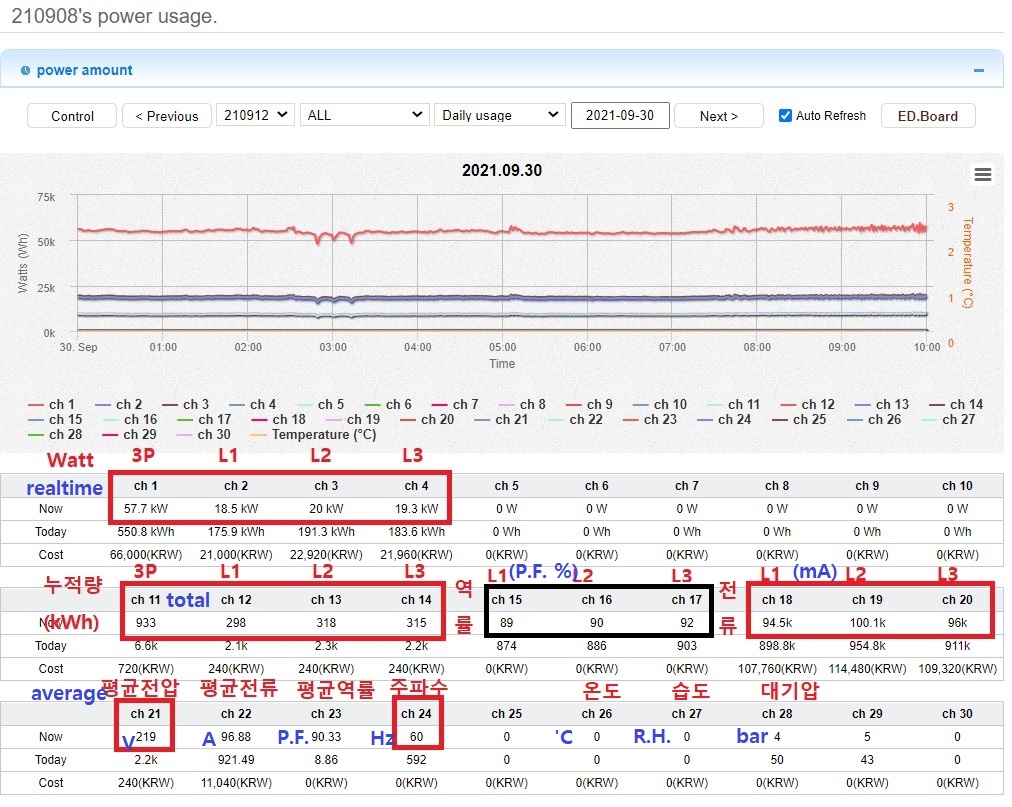

30 CHANNEL DATA GRAPH (30찬넬 자료 및 그래프 표시)



당사 제품은 cloud 에 30개의 자료가 올라 갑니다.  Ch1 ~ Ch4: 순시전력,  Ch11 ~ Ch14: 적산 전력량, Ch 15 ~ Ch17: 3상 역율,  Ch18 ~ Ch20: 3상 전류, Ch21:3상 평균 전압, Ch22: 3상 평균 전류, Ch23: 3상 평균 역율, Ch24; 주파수, Ch25: 온도 1, Ch26: 온도 2, Ch27: 상대 습도, Ch28: 기압, Ch5 ~ Ch10: 4-20mA 센서의 순시 자료 (6 첸넬)



REALTIME DISPLAY (실시간 년/월/일/시간 자료 표시)


서버가 다운 되어 몇일간 자료를 받지 못하여도  월별 전기 사용량은 정상으로 표시 됩니다

 GROUP 별로 1페이지에서 최대 50대 전력측정기의 자료 관리가 가능 합니다


(계기에서 WEB SERVER 에 보내주는 TOTAL ENERGY (누적량)를 월별로 계산하여 년도별 월별 전기 사용량을 표시하는 기능으로 서버가 중도 다운되더라고 정확한 자료 표시 가능)






365DAY DEVICE DATA DOWNLOAD SERVICE
(장비를 필요시에 인터넷에 연결하여 3개월에 1회 또는 년 1회 전체 자료 수집 가능합니다)



ENERGY-EYE 제품은 세계 최초로  계기에 2년간 저장된 자료를 언제든지 한번에 인터넷으로 이동이 가능하여 (년/월/일/시간)별 전기 사용량을 실시간으로 인터넷에서 검색 및 저장이 가능합니다.
따라서 관리자는 현장 접근이 불필요 합니다.  또한 인터넷이 불안정한 현장에서도 완벽한 자료 수집이 가능 합니다.



서버가 다운되어도 수동으로 전체 자료 복구가 가능 합니다

 GROUP 별로 1페이지에서 자료 관리가 가능 합니다

2024년 1월 이후에 ID별 년간 EXCEL 파일 수집이 가능 합니다





365 CLOUD SERVICE 사용 방법




MOBILE CLOUD REALTIME SERVICE  모바일 홈페이지
